Lampa Aldisa – zasada działania, zastosowanie, historia

Lampa Aldisa to specjalna morska lampa sygnalizacyjna, która pozwala „rozmawiać światłem” – najczęściej alfabetem Morse’a – przy zachowaniu ciszy radiowej. Prosta konstrukcja z ruchomą żaluzją mechaniczną i skupionym reflektorem daje kierunkowe, dyskretne sygnały widoczne z wielu kilometrów. Jeśli chcesz zrozumieć jej zasadę działania, zastosowania od I wojny światowej po rok 2026 i drogę od wynalazku Webba Aldisa do systemów LiFi, przeczytaj ten artykuł.

Co to jest lampa Aldisa?

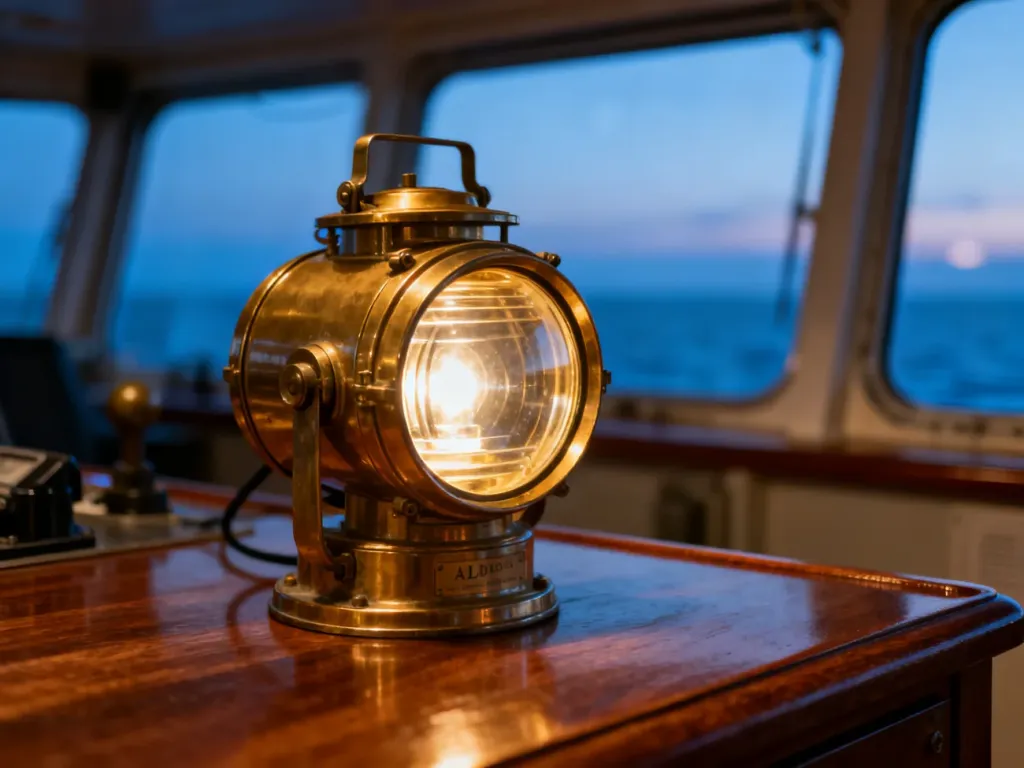

Lampa Aldisa to pokładowa lampa sygnalizacyjna – przenośna lub stacjonarna – używana głównie na jednostkach morskich do przekazywania informacji za pomocą krótkich błysków światła. Reflektor o średnicy około 20–25 cm tworzy bardzo wąski, kierunkowy strumień, który operator kieruje dokładnie w stronę adresata. Dzięki temu komunikacja jest stosunkowo dyskretna – z boku błyski są znacznie słabiej widoczne.

Źródło światła uzupełnia żaluzja mechaniczna, która zasłania i odsłania promień. W starszych konstrukcjach był to zestaw rolet lub przesłona sterowana spustem, w nowszych – mechanizm spięty z przełącznikiem elektrycznym. Lampa jest więc jednocześnie latarnią i nadajnikiem, który modulacją światła wysyła znaki w kodzie Morse’a.

Na okrętach wojennych i statkach handlowych lampa funkcjonuje jako awaryjne i ciche łącze optyczne. W relacjach okręt–okręt lub okręt–brzeg pozwala wymieniać krótkie komunikaty bez użycia radia, co ma znaczenie taktyczne, ale też po prostu bywa ratunkiem, gdy elektronika zawodzi.

Lampa Aldisa to wąskokątny reflektor z przesłoną, który pozwala zamienić światło w nośnik zaszyfrowanych komunikatów na dystans nawet kilkunastu mil morskich.

Jaka jest zasada działania lampy Aldisa?

Podstawą pracy lampy jest zamiana impulsów świetlnych na znaki alfabetu Morse’a. Światło zapala się i gaśnie w krótkich (kropki) oraz długich (kreski) odstępach, tworząc ciąg symboli, z których powstają litery, słowa i całe depesze. Operator steruje przesłoną albo przyciskiem, utrzymując rytm i tempo nadawania.

Budowa optyczna i mechaniczna

W klasycznej lampie Aldisa kluczowe są trzy elementy: silne źródło światła, paraboliczny reflektor oraz przesłona. Żarówka łukowa lub wolframowa – w późniejszych modelach halogenowa czy ksenonowa – zasilana była z pokładowego generatora lub akumulatora. Jej strumień skupiał reflektor i soczewka (często określana jako „soczewka Aldisa”), tworząc wąski promień o kącie rzędu 2–3°. Dzięki temu nawet stosunkowo niewielka moc rzędu 36–100 W dawała bardzo daleki zasięg.

Bezpośrednio przed źródłem światła pracowała żaluzja – zestaw ruchomych listew lub tarcza – którą poruszało się dźwignią albo spustem. Każde szybkie odsłonięcie to błysk, każde zasłonięcie to przerwa. Mechaniczna prostota takiego rozwiązania sprawiała, że lampa była odporna na warunki morskie, a jednocześnie zapewniała czyste, ostre sygnały.

Parametry zasięgu i widoczności

Zasięg lampy zależy od mocy, przejrzystości powietrza i pory doby. Przy dobrej pogodzie w dzień komunikacja była możliwa na dystansie 5–8 km. Nocą możliwości rosły – sygnały odczytywano zwykle z 15–20 km, a w wyjątkowo sprzyjających warunkach z ponad 30 km. Różnicę robiło mocne skupienie wiązki, które zwiększało światłość w konkretnym kierunku.

Współczesne rozwiązania LED-owe są znacznie jaśniejsze – lampy o mocy 20–35 W LED osiągają strumień rzędu 2000–4000 lumenów. W połączeniu z dobrym reflektorem daje to widoczność sięgającą 10–15 mil morskich w nocy, co w praktyce oznacza komfortową łączność między jednostkami w konwoju czy w podejściu do portu.

Bezpieczeństwo i dyskrecja transmisji

W teorii wrogi obserwator mógł odczytać błyski, jeśli znajdował się w osi promienia i znał Morse’a. W praktyce kierunkowość sprawiała, że poza linią nadajnik–odbiorca światło wydawało się słabe lub niemal niewidoczne. Operatorzy często kierowali promień lekko w dół lub w bok, by jeszcze bardziej zawęzić „strefę widzenia” komunikatu.

Do tego dochodziły dzienne hasła i kody operacyjne – sama sekwencja kropek i kresek rzadko oznaczała zwykły tekst. Nawet jeśli ktoś zarejestrował sygnał, bez arkusza kodowego nie był w stanie zrozumieć znaczenia depeszy. W efekcie lampa stała się wygodnym narzędziem tajnej łączności wzrokowej.

Skąd wzięła się lampa Aldisa i jak wygląda jej historia?

Około roku 1917 brytyjski wynalazca Arthur Cyril Webb Aldis zaprojektował lampę, która szybko trafiła na pokłady Royal Navy. Marynarka potrzebowała sposobu komunikacji, który nie generowałby fal radiowych – te można było łatwo przechwycić i wykorzystać do namierzenia zespołów okrętów. Prosta w obsłudze lampa z ruchomą przesłoną rozwiązywała ten problem.

W czasie I wojny światowej urządzenie stało się standardem na brytyjskich jednostkach. Zaletą była nie tylko cisza elektromagnetyczna, lecz także niezawodność – mechanizm działał nawet wtedy, gdy radio zawodziło z powodu burz magnetycznych, uszkodzeń anten czy awarii zasilania. Światło i przejrzysta optyka okazywały się bardziej odporne na kaprysy natury niż ówczesna elektronika.

Po Brytyjczykach lampę przejęły inne floty – amerykańska, francuska, niemiecka, japońska – oraz lotnictwo wojskowe. Na samolotach używano mniejszych wersji do sygnalizacji z jednostkami na morzu lub z bazami lądowymi. W czasie II wojny światowej lampa Aldisa należała już do typowego wyposażenia okrętów wojennych i wielu statków handlowych w konwojach.

Rozwój konstrukcji i wersje specjalne

Wraz z upływem lat konstrukcja przechodziła kolejne modyfikacje. W miejsce pierwszych żarówek łukowych wchodziły źródła wolframowe o mocy 36–48 W w wersjach ręcznych i do 100–150 W w większych lampach pokładowych. Później pojawiły się reflektory z żarówkami halogenowymi i ksenonowymi, które dawały jaśniejsze, bielsze światło i lepszą przebijalność przez mgłę.

Dobrym przykładem są ciężkie reflektory z lat 70. XX wieku produkowane przez AEG – z żeliwną podstawą, aluminiowym korpusem i dużym reflektorem o średnicy około 40 cm. Ważyły nawet 40 kg, miały rozbudowaną skalę kątów podniesienia, mechaniczne rolety oraz celownik optyczny. Nadawały się zarówno do oświetlania celów, jak i do klasycznej sygnalizacji.

Równolegle ewoluowało zasilanie. W reflektorach sygnałowych popularne stały się specjalne źródła takie jak żarówka Ba20d w wersjach 12, 24 lub 230 V i mocach od 35 do 100 W. W zależności od potrzeby stosowano bańki z lustrem bocznym (LB) lub górnym (LG), co pozwalało lepiej wpasować punkt świecenia w geometrię odbłyśnika.

Od ręcznego reflektora z początku XX wieku po ciężkie żeliwne projektory z lat 70. – historia lampy Aldisa pokazuje, jak długo prosta koncepcja może pozostać użyteczna w technice wojskowej.

Jakie jest zastosowanie lampy Aldisa dziś?

W roku 2026 lampa Aldisa nie jest już „głównym kanałem łączności”, ale nadal ma swoje miejsce na mostkach. Międzynarodowe przepisy, w tym konwencja SOLAS (Safety of Life at Sea), wymagają, aby statek mógł nadawać i odbierać sygnały świetlne w kodzie Morse’a. W praktyce oznacza to obecność ręcznej lub stacjonarnej lampy sygnalizacyjnej o parametrach pozwalających na realną komunikację.

W codziennej praktyce lampy używa się w trzech sytuacjach. Po pierwsze – jako awaryjnego łącza optycznego przy awarii systemów radiowych. Po drugie – gdy trzeba przekazać krótką wiadomość między jednostkami w zasięgu wzroku bez formalnego wywoływania przez radio. Po trzecie – w celach szkoleniowych, podczas kursów dla oficerów wachtowych i radiooperatorów.

Współczesne wersje i ich możliwości

Dzisiejsze modele są lżejsze i bardziej ergonomiczne. Obudowy z aluminium lub tworzyw wzmacnianych, uchwyty „pistoletowe”, statywy z blokadą ruchu góra–dół i filtrami barwnymi – to standard. Coraz częściej źródłem światła są diody LED, które łączą wysoką jasność z niskim poborem mocy i trwałością liczona w dziesiątkach tysięcy godzin.

Niektóre lampy oferują już półautomatyczne nadawanie – wbudowany układ generuje sekwencję alfabetu Morse’a na podstawie zaprogramowanego tekstu. Operator wybiera gotowy komunikat, ustawia lampę w kierunku adresata i uruchamia transmisję. Rozwiązanie to przydaje się zwłaszcza na statkach, gdzie znajomość klasycznego nadawania Morse’a wśród załogi jest coraz rzadsza.

Lampy nadal znajdują też zastosowanie poza żeglugą – jako reflektory dekoracyjne w aranżacjach loftowych, elementy scenografii czy eksponaty muzealne. Maszyny z demobilu – jak wspomniane reflektory AEG z lat 70.–80. – po wymianie źródła światła na gwint E27 trafiają do wnętrz jako industrialne lampy stojące.

Jak lampa Aldisa łączy się z nowoczesną komunikacją świetlną?

Czy tradycyjna lampa sygnałowa może mieć coś wspólnego z cyfrową komunikacją znaną z Wi-Fi? W ostatnich latach marynarka USA pokazała, że tak. Klasyczny migacz połączono z tabletem i kamerą, tworząc system nazwany Flashing Light to Text Converter. Jego zadanie jest proste: zamienić tekst na błyski i z powrotem bez udziału operatora Morse’a.

Tablet generuje sekwencję sterującą lampą – zamiast ręcznego naciskania spustu, elektronika wysyła do lampy sygnał sterujący błyskami. Kamera skierowana na lampę drugiego okrętu rejestruje zmiany światła, a oprogramowanie dekoduje je na tekst. Budżet projektu sięgał 750 tysięcy dolarów, a testy prowadzono m.in. między krążownikiem USS Monterey (CG-61) a niszczycielem USS Stout (DDG-55) zacumowanymi w Norfolk.

Od Morse’a do szybkiej transmisji danych

W wersji „cyfrowej” lampa przestaje być wyłącznie ręcznym nadajnikiem. Po wymianie tradycyjnej żarówki ksenonowej na źródło LED możliwe jest osiągnięcie częstotliwości migania rzędu 1 kHz. To pozwala wysłać nawet około 1200 znaków na minutę w porównaniu z mniej więcej 120 znakami na minutę, które osiąga doświadczony operator przy klasycznym nadawaniu ręcznym.

Tak szybka modulacja otwiera drogę do nowych protokołów, takich jak Visible Light Communication, znane też jako LiFi. W tym podejściu światło – zamiast fal radiowych – staje się nośnikiem dużych porcji danych, kodowanych w zmianach natężenia. Okręty mogłyby w ten sposób wymieniać skomplikowane informacje, zachowując ciszę radiową i minimalizując ryzyko wykrycia transmisji przez systemy nasłuchu elektronicznego.

W tym sensie dzisiejsze prace nad LiFi w marynarce wojennej są naturalnym rozwinięciem koncepcji, którą ponad 150 lat temu zainicjowała prosta lampa z przesłoną. Zmieniły się źródła światła, elektronika sterująca i prędkości transmisji, lecz idea „rozmowy światłem” pozostała taka sama.

Modernizacja lampy Aldisa – od żarówki wolframowej do szybkiej diody LED – pokazuje, że klasyczne rozwiązania na morzu często zyskują drugie życie dzięki nowym technologiom.
